絕緣繩作為電力、通信、高空作業(yè)等領(lǐng)域的核心安全裝備，其力學(xué)性能，尤其是拉伸強度，直接關(guān)系到作業(yè)人員的生命安全和設(shè)備的穩(wěn)定運行。因此，對絕緣繩進行科學(xué)、準確、規(guī)范的拉伸性能測試至關(guān)重要。
通過拉伸測試，我們可以精確測定絕緣繩的斷裂強力、伸長率等關(guān)鍵指標，評估其質(zhì)量是否滿足國家及行業(yè)標準，為產(chǎn)品研發(fā)、入場驗收及定期檢驗提供可靠的數(shù)據(jù)支撐。本文科準測控小編將依據(jù)相關(guān)標準，詳細闡述絕緣繩拉伸測試的原理、設(shè)備及標準化操作流程，以助力相關(guān)行業(yè)提升檢測水平，筑牢安全防線。（科準測控小編）
一、測試原理
拉伸測試的基本原理是將絕緣繩試樣兩端固定在萬能材料試驗機的上下夾具上，隨后由試驗機驅(qū)動其中一端的夾具以恒定的速度移動，對試樣施加一個沿軸向逐漸增加的拉伸載荷，直至試樣發(fā)生斷裂。在此過程中，試驗機的傳感器會實時記錄載荷和位移的變化數(shù)據(jù)，從而計算出試樣的最大斷裂強力、斷裂伸長率等性能參數(shù)。該測試模擬了絕緣繩在實際使用中所承受的拉伸應(yīng)力，是評價其機械性能最直接有效的方法。
二、測試標準
GB/T 13035-2008 《帶電作業(yè)用絕緣繩索》
該標準詳細規(guī)定了帶電作業(yè)用絕緣繩索的技術(shù)要求、試驗方法和檢驗規(guī)則。其中對拉伸強度測試的試樣制備、狀態(tài)調(diào)節(jié)、試驗速度等均有明確要求。
三、檢測設(shè)備
1、KZ-DSC-20萬能材料試驗機

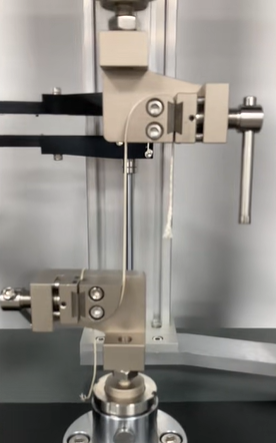

2、纏繞夾具
3、試驗條件

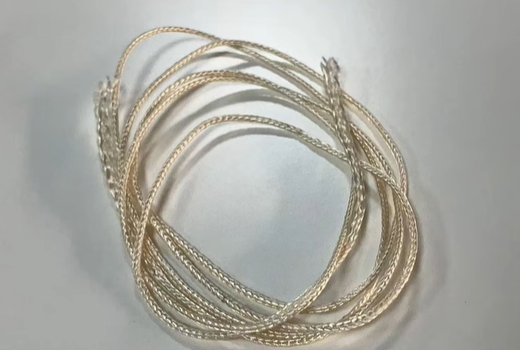

樣品名稱：絕緣繩
試驗溫度：室溫
試驗類型：拉伸
試驗速度：5mm/min四、試驗條件
樣品名稱： 絕緣繩
四、測試流程
步驟一、試樣制備
從同一批絕緣繩中隨機截取至少3個有效試樣（建議5個以上以提高統(tǒng)計可靠性）。
試樣有效長度（夾具間的初始距離）應(yīng)根據(jù)標準規(guī)定確定，通常不小于250mm或繩索直徑的20倍。
小心處理試樣，避免扭曲或表面損傷。
步驟二、設(shè)備準備
開啟萬能材料試驗機及配套計算機軟件。
在軟件中選擇“拉伸測試"方法，并設(shè)置相關(guān)參數(shù)：試驗速度設(shè)置為5 mm/min，輸入試樣尺寸等信息。
選擇合適的纏繞夾具并將其牢固安裝到試驗機的上下夾頭上。
步驟三、試樣安裝
將試樣的一端松開，在夾具的一個卷輪上順時針纏繞2-3圈。
將試樣的另一端在另一個卷輪上逆時針纏繞相同的圈數(shù)。
確保試樣在上下夾具中的纏繞方式和圈數(shù)一致，且試樣自然垂直，不受任何扭轉(zhuǎn)力。
輕輕預(yù)緊試樣，消除松弛。
步驟四、開始測試
在軟件中確認所有參數(shù)設(shè)置無誤后，啟動測試程序。
試驗機將開始以5mm/min的速度勻速拉伸試樣。
步驟五、數(shù)據(jù)記錄
測試軟件將自動繪制“力-位移"曲線（或“應(yīng)力-應(yīng)變"曲線）。
實時觀察測試過程，直至試樣wan全斷裂。
軟件自動記錄最大斷裂強力（Fmax）、斷裂伸長量等結(jié)果。
步驟六、結(jié)果分析
測試結(jié)束后，取下斷裂試樣。
重復(fù)步驟3-5，直至所有試樣測試完畢。
軟件自動計算一組試樣的平均斷裂強力、標準差等統(tǒng)計值。
檢查試樣斷裂位置，若斷裂發(fā)生在夾口處或距離夾口過近（如1d以內(nèi)），則該次測試結(jié)果可能無效，需查找原因并重新測試。
根據(jù)標準判斷該絕緣繩的拉伸強度是否合格。
步驟七、整理與報告
關(guān)閉設(shè)備電源，清理現(xiàn)場。
生成包含所有測試條件、曲線和數(shù)據(jù)結(jié)果的正式檢測報告。
以上就是小編介紹的有關(guān)于絕緣繩拉伸測試相關(guān)內(nèi)容了，希望可以給大家?guī)韼椭∪绻€想了解更多關(guān)于絕緣繩拉伸測試標準、方法和視頻，萬能材料試驗機規(guī)格型號、使用說明、操作規(guī)程、期間核查作業(yè)指導(dǎo)書和電子萬能材料試驗機，電子萬能試驗機檢定規(guī)程、操作視頻、使用方法、和微機控制電子萬能試驗機，材料拉力試驗機誤差范圍，維修視頻教程，加溫爐、曲線圖、維修方法和操作視頻等問題，歡迎您關(guān)注我們，也可以給我們私信和留言，科準測控技術(shù)團隊，為您免費解答！
